MÁY KHOAN LỖ EDM
Thông tin chi tiết
Oscarmax Industry Co., Ltd, Oscarmax EDM ZNC, Oscarmax EDM CNC, Oscarmax EDM Machine, Oscarmax Wire EDM, Oscarmax EDM Drilling Machine, Oscarmax Electrical Discharge Machining, Oscarmax EDM Die-Sinker Machine, Oscarmax EDM Taiwan, EDM Machine, Wire EDM, Drill EDM.
Ứng dụng của máy khoan xung EDM
Về cơ bản thì máy khoan xung điện EDM CNC, máy khoan xung EDM ZNC có đầy đủ những ưu nhược điểm của phương pháp gia công tia lửa điện:
– Máy khoan xung điện có thể gia công nhiều dạng bề mặt khác nhau với độ chính xác cao như:

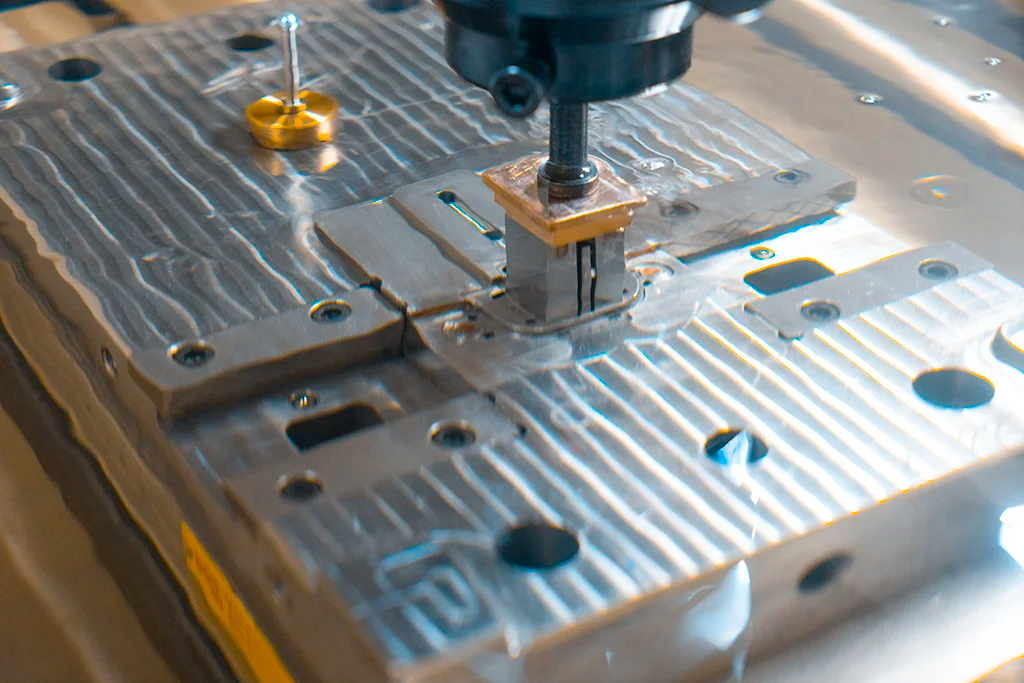

+ Gia công các lỗ trong khuôn đột, khuôn ép kim loại,..
+ Gia công điện cực cho máy xung điện điện cực thỏi
– Cho phép khoan cắt các lỗ có đường kính nhỏ dạng phức tạp như:
+ Lỗ bôi trơn của bánh răng, lỗ dầu bôi trơn khuôn, lỗ khoan có đường kính nhỏ dạng micron,..
+ Khoan cắt lỗ nhỏ trên các mặt 3 chiều đặc biệt như bề mặt khuôn, bề mặt chi tiết phức tạp, khối trụ, khối xoắn ốc, khối parabol,..
Ứng dụng đặc biệt của máy khoan xung điện EDM
Có thể gia công các vật liệu cứng hoặc các vật liệu siêu cứng như kim cương đa tinh thể, nitrit bo lập phương và một số loại vật liệu composite. Mặc dù các vật liệu composite nền sợi các bon được ứng dụng rộng rãi trong nhiều lĩnh vực như hàng không, hạt nhân, ô tô và công nghiệp hóa chất nhưng chúng rất khó gia công bằng các phương pháp gia công truyền thống do trong quá trình gia công chúng thường bị tróc, tách lớp, ba via và tuổi thọ dụng cụ thấp.
Thông số kỹ thuật Máy khoan lỗ EDM Oscarmax
Cấu trúc | SD300 | SD400 | SD550 | SD755 |
Hành trình bàn (X) | 300(12) | 400(16) | 550(22) | 700(28) |
Hành trình bàn (Y) | 250(10) | 300(12) | 400(16) | 550(22) |
Hành trình bàn (W) | 345(14) | 345(14) | 345(14) | 345(14) |
Hành trình dẫn hướng (Z) | NA | 200(8) | 250(8) | 300(12) |
Hành trình dẫn hướng tay (Z2) | 150(6) | 150(6) | 150(6) | 150(6) |
Kích thước phôi tối đa (W×D) | 610×420 (24×16) | 990×460 (39×18) | 1075×540 (42×21) | 1630×690 (64×27) |
Khoảng cách từ Guide(30mm) đến bàn máy | 100-250 (4-9.8) | 5-355 (0.2-14) | 45-395 (1.7-15.6) | 145-595 (5.7-23.4) |
Khối lượng phôi tối đa | 120 | 450 | 1000 | 2600 |
Kích thước bàn (W×D) | 400×260 (16×10) | 600×300 (24×12) | 800×450 (31.5×18) | 1100×600 (43×24) |
Khối lượng máy | 700 | 1200 | 1950 | 2950 |
Dung tích bể chứa | 100 | 140 | 180 | 280 |
Độ mịn lọc | 20 | 20 | 20 | 20 |
Số lõi lọc | 2 | 2 | 2 | 2 |
Dòng làm việc tối đa | 50 | 50 | 50 | 50 |
Công suất tiêu thụ tổng | 4.6 | 4.6 | 4.6 | 4.6 |
Khối lượng | NA | NA | 250 | 250 |
TÍNH NĂNG CHUNG:
- Máy được thiết kế tuân theo các quy định 89/392/EEC và EN 292 EC MACHINERY DIRECTIVE về các khía cạnh kỹ thuật và an toàn.
- Chức năng khoan lỗ EDM: Khoan qua lỗ để cắt dây EDM, Khoan lỗ mở với độ sâu thiết lập trước
- Điện cực: Ống đồng
- Đường kính điện cực: 0,3 - 3,0mm
- Chiều sâu khoan lớn nhất: 500mm
- Ứng dụng các loại vật liệu: kim loại dẫn điện như thép, đồng, hợp kim, cacbua, v.v.
- EDM cắt dây + khoan lỗ EDM dùng cho khuôn ép, đối với khuôn đúc áp lực cũng cần gia công xung định hình EDM, trung tâm gia công CNC, máy khắc & phay CNC.
- Với THIẾT KẾ NHỎ GỌN và do đó tiết kiệm không gian, được trang bị hệ thống DIGITAL READOUT 2 (hoặc 3) trục để dễ dàng định vị (thiết bị tùy chọn).
- Điều khiển kỹ thuật số hoàn toàn. Và 10 bộ truy cập ngẫu nhiên các tham số trong bộ nhớ.
- Có thể khoan các lỗ sâu trên các vật liệu như thép không gỉ, hợp kim kim loại cứng, đồng, nhôm, v.v
- Bàn máy được làm bằng thép không gỉ, sử dụng “nước tinh khiết”, chi phí thấp và không gây ô nhiễm.
Đặc điểm kỹ thuật
Máy khoan xung EDM tốc độ cao sử dụng điện cực để khoan lỗ theo lý thuyết phóng điện, đặt xung điện tần số cao giữa điện cực và phôi để tạo ra xung nhỏ, kết hợp với dòng nước áp suất cao để làm xói mòn tốc độ cao hơn, đặc biệt phù hợp với lỗ khoan đường kính 0,3mm-3,0mm trên thép không gỉ, cứng, đồng, nhôm và thép cứng, tỷ lệ đường kính độ sâu có thể đạt đến 500 mm.
Có thể khoan trực tiếp vào bề mặt vát hoặc đường cong. Máy này được sử dụng rộng rãi để khoan lỗ được sử dụng để luồn dây và sợi hóa học spinneret, lỗ spinneret của tấm spinneret, tấm lọc, lỗ nhóm của tấm lọc, lưỡi động cơ , lỗ tản nhiệt của xi lanh , đường dẫn dầu thuỷ lực của van vận hành bằng không khí, lỗ khí.
Đối với phương pháp gia công xung điện EDM thì bề mặt chi tiết có thể đạt Ra = 0,63µm khi gia công thô và Ra = 0,16µm khi gia công tinh. Độ chính xác gia công thường vào khoảng 0,01mm. Tuy nhiên trên máy khoan tọa độ EDM độ chính xác gia công có thể đạt tới 0,0025 mm.
Phương pháp xung điện EDM có thể gia công các vật liệu khó gia công với các phương pháp truyền thống khó làm được như thép tôi, thép hợp kim khó gia công, hợp kim cứng. Cũng như áp dụng trong các trường hợp gia công những chi tiết hệ lỗ có hình dạng phức tạp.
Ưu nhược điểm phương pháp gia công khoan lỗ EDM
Gia công được các vật liệu có độ cứng tùy ý, ngay cả những hợp kim có độ cứng cao như Tungsten – Carbide, Stellite, Hastelloy, Nitralloy, Inconel….
Có thể gia công nhiều biên dạng phức tạp và không gây biến dạng thành mỏng.
Do không có lực cơ học nên có thể gia công các loại vật liệu mềm, dễ vỡ mà không sợ bị biến dạng.
Có thể gia công các lỗ có đường kính rất nhỏ với chiều sâu lớn.
CÁC SẢN PHẨM ĐƯỢC GIA CÔNG TỪ MÁY KHOAN LỖ EDM
Video máy khoan lỗ EDM
